Цилиндрические модули газового пожаротушения «PROFFEX^®»

Предназначены для защиты ценного имущества, важных документов и дорогостоящего электрооборудования, там где нельзя применять пену, воду и порошок

Запросить стоимость

Главная

ЦИЛИНДРИЧЕСКИЕ МОДУЛИ PROFFEX

Гарантия 36 месяцев от производителя

15 лет до первого освидетельствования

Срок службы не менее 30 лет

При оформлении заявки на сайте дополнительная скидка 5%

Технические характеристики

ЗПУ-32

ЗПУ-50

Получить коммерческое предложение

В КОМПЛЕКТ ПОСТАВКИ ВХОДИТ:

При заказе через сайт дополнительная скидка 5%

СЕРТИФИКАТЫ:

Объем модуля
Заправляемые ГОТВ
Рабочее давление
Диаметр ЗПУ
Способ запуска
Варианты крепления
Ресурс срабатывания
Гарантия от производителя
Срок эксплуатации
Первое переосвидетельствование
Срок изготовления

баллон, запорно-пусковое устройство, поверенный манометр, сигнализатор давления, защитный колпак, паспорт на баллон, паспорт на модуль, сертификат EAC

40/50/60/70/80/90/100/120 л.
хладон 227, хладон 125, ФК 5-1-12
6.5 МПа
32 мм
электромагнитный, пневматический
напольная стойка
не менее 10 раз
36 месяцев
не менее 30 лет
через 15 лет
5-10 дней

Паспорт на модуль

Паспорт на баллон

Сертификат соответствия ТР EAЭC 043/2017

Сертификат соответствия ТР ТС 032/2013

Сертификат о происхождении товара CT KZ

Получить коммерческое предложение

В КОМПЛЕКТ ПОСТАВКИ ВХОДИТ:

При заказе через сайт дополнительная скидка 5%

СЕРТИФИКАТЫ:

Объем модуля
Заправляемые ГОТВ
Рабочее давление
Диаметр ЗПУ
Способ запуска
Варианты крепления
Ресурс срабатывания
Гарантия от производителя
Срок эксплуатации
Первое переосвидетельствование
Срок изготовления

баллон, запорно-пусковое устройство, поверенный манометр, сигнализатор давления, защитный колпак, паспорт на баллон, паспорт на модуль, сертификат EAC

80/90/100/120/140/150/160/180/200/220 л.
хладон 227, хладон 125, ФК 5-1-12
6.5 МПа
50 мм
электромагнитный, пневматический
напольная стойка
не менее 10 раз
36 месяцев
не менее 30 лет
через 15 лет
5-10 дней

Паспорт на модуль

Паспорт на баллон

Сертификат соответствия ТР EAЭC 043/2017

Сертификат соответствия ТР ТС 032/2013

Сертификат о происхождении товара CT KZ

Скачайте ПРЕЗЕНТАЦИЮ С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ И ПРЕИМУЩЕСТВАМИ

+ забронируйте дополнительную скидку 5%

Отправляя форму, вы соглашаетесь с нашей Политикой конфиденциальности

Устройство цилиндрических модулей «PROFFEX^®»

Баллон
Запорно-пусковое устройство (ЗПУ)
Сифонная трубка 
Манометр

1.
2.
3.
4.

Мембранное предохранительное устройство
Клапан Шредера
Выпускное отверстие ЗПУ
Сигнализатор утечки давления

5.
6.
7.
8.

Возможна установка двух типов запуска:*

устанавливается на пилотный модуль и предназначено для автоматического / ручного запуска системы газового пожаротушения

Устройство электромагнитного пуска MFZ1-90F

устанавливается на ведомые модули в составе батареи и предназначено для запуска модулей с помощью сжатого воздуха или газа под давлением

Устройство пневматического пуска QQQ 0.8 MPA

*Устройства электромагнитного / пневматического пуска приобретаются отдельно

Используемые пусковые устройства

Ручной пуск электромагнитного пускателя

Предохранительная чека ручного пуска

В случае неисправности автоматики модуль возможно запустить ручным способом

Служит для предотвращения незапланированной активации устройства ручного пуска

1

2

Предохранительная чека автоматического пуска

Служит для предотвращения незапланированного пуска во время монтажа системы

3

Контакты электромагнитного пускателя

Контакты для подачи электро-импульса, от которого происходит запуск системы

4

Ручной пуск пневматического пускателя

Предохранительная чека ручного пуска

В случае неисправности автоматики модуль возможно запустить ручным способом

Служит для предотвращения незапланированной активации устройства ручного пуска

Заглушка системы пневмозапуска

Заглушка обратной стороны, для предотвращения утечки давления из системы

Присоединительная резьба

Используется для подключения рукава пневматического пускателя

1

2

3

4

Пневматический пускатель активируется путем подачи давления через рукав пневмопуска при срабатывании пилотного модуля

Электромагнитный пускатель активируется при срабатывании системы газового пожаротушения, получая электрический импульс от пожарной панели управления

Устройство цилиндрических модулей в составе батареи

Устройство электропуска
Устройство пневмопуска
Рукав пневмопуска
Рукав высокого давления
Коллектор

1.
2.
3.
4.
5.

Обратный клапан
Предохранительный клапан
Сигнализатор давления универсальный
Стойка для модулей
Заглушка пневмопуска

6.
7.
8.
9.
10.

ПРИНЦИП РАБОТЫ:

Сигнал от датчиков обнаружения пожара поступает на пожарную панель управления, которая активирует устройство электропуска (1).

Устройство электропуска запускает пилотный модуль, давление от которого через рукава пневмопуска (3) активирует ведомые модули через устройства пневмопуска (2), заглушённые со 2 стороны заглушкой пневмопуска (10).

Газ из модулей по рукаву высокого давления (4) поступает в коллектор (5) для распределения в защищаемые зоны. В коллекторе устанавливается предохранительный клапан (7) для сброса избыточного давления и сигнализатор давления универсальный (8) для подачи сигнала о выходе ГОТВ на пожарную панель управления.

Для предовращения возврата газа обратно в модули, между рукавом высокого давления (4)
и коллектором (5) устанавливается обратный клапан (6).

Трубная разводка

Цилиндрический модуль газового пожаротушения

Извещатели обнаружения дыма или тепла

С2000-АСПТ (Панель управления)

Информационные таблички

Кнопка ручного пуска

Сирена звукового оповещения

Контрольно-пусковой блок C2000-КПБ

Стойка для модулей

Принцип работы системы АГПТ

9.

1.

2.

3.

4.

5.

6.

7.

8.

Извещатели дыма/тепла (2) при обнаружении признаков пожара передают сигнал на панель управления (3)

01.

Выход огнетушащего вещества происходит не более, чем за 10 секунд, снижая уровень кислорода, охлаждая очаг возгорания и подавляя пожар

04.

Активируются световые табло (4) и сирена (6) с последующей задержкой по времени для эвакуации людей

02.

Далее система от пускового блока (7) запускает электропускатель на модуле (1) и газ поступает в зону пожара через трубную разводку (9)

03.

Преимущества цилиндрических модулей «PROFFEX^®»

Специальный завальцованный башмак баллона

Клапан Шредера

Клеймо баллона согласно приказа №358 от 30.12.2014

Баллон штампосварной изготовлен согласно
ТР ТС 032/2013

Сертифицированный манометр Wika

Сигнализатор утечки давления газа-вытеснителя

Манометр WIKA CL 1.6

Манометр Wika немецкого производства устанавливается на запорно-пусковое устройство модуля и обеспечивает надежный контроль давления.

Ключевые преимущества:

Репутация бренда Wika: Известна во всем мире как производитель высококачественных измерительных приборов, на рынке с 1946 года

Точность измерений: Обеспечивает высокоточные показания давления, что критически важно для систем газового пожаротушения

Надёжность: Немецкое качество гарантирует стабильность работы даже в сложных условиях эксплуатации

Международная сертификация: Соответствует мировым стандартам качества и безопасности

Устойчивость к внешним воздействиям: Способен выдерживать вибрации, перепады температур и влажности без потери точности. Степень защиты: IP65 согласно EN60529 / IEC 529

Долгий срок службы: Качественные компоненты обеспечивают продолжительную работу без необходимости частой замены

Клапан Шредера

В сравнении с аналогами, наше решение демонстрирует впечатляющую экономию. Рассмотрим конкретный пример:

При переосвидетельствовании 10 модулей газового пожаротушения, каждый объёмом 100 литров и заправкой 100 кг газа, общий объём газа составляет 1000 кг. Используя клапан Шредера, потери при заправке/перезаправке минимальны и могут составлять не более 1% от общего объёма.

В то же время, при заправке модулей через запорно-пусковое устройство, потери могут достигать 15% и более. В нашем примере это означает потерю до 150 кг газового огнетушащего вещества.

Таким образом, использование клапана Шредера не только значительно уменьшает расходы на дозакупку ГОТВ при переосвидетельствовании, но и оптимизирует весь процесс обслуживания модулей пожаротушения, делая его более эффективным и экономичным.

Клапан Шредера устанавливается на тело баллона, позволяя производить заправку / перезаправку модулей газового пожаротушения, исключая потери газового огнетушащего вещества.

Клеймо баллона

Согласно приказу министра по инвестициям и развитию Республики Казахстан от 30.12.2014 № 358, п.341 на верхней сферической части каждого баллона должны быть выбиты данные.

Баллоны без клеймения не допускаются к эксплуатации на территории Республики Казахстан. В случае проверки надзорными органами может быть выставлено поставноление о замене или доработке установленного оборудования.

Рассмотрим пример клеймения баллона:

Сигнализатор утечки давления

но и значительно повышает эффективность и надежность системы газового пожаротушения в целом, исключая человеческий фактор:

п. 5.4.2.5 Величина протечки газа-вытеснителя, не должна превышать 10% от давления газа-вытеснителя, заправленного в модуль, при использовании модулей, содержащих сжиженные газы с газом-вытеснителем

Наличие СДУ не только обеспечивает соответствие нормативным требованиям СП РК 2.02−102−2022 «Пожарная автоматика для зданий и сооружений»:

Экономическая эффективность: Наличие сигнализатора помогает избежать потерь газового огнетушащего вещества

Упрощение технического обслуживания: Обеспечивает постоянный контроль давления удаленно

Раннее обнаружение утечек: Позволяет своевременно выявлять даже незначительные утечки газа

Баллон штампосварной изготовлен в Казахстане согласно ТР ТС 032/2013

Общий срок службы модуля не менее 30 лет, что в два раза больше по сравнению с большинством аналогов, а соответственно:

Баллоны, изготовленные в соответствии с ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением», не только гарантируют высокий уровень безопасности при эксплуатации в системах газового пожаротушения, но и обеспечивают исключительную долговечность и значительную экономическую выгоду в долгосрочной перспективе:

— существенно снижаются долгосрочные затраты на замену оборудования
— гарантирует стабильность и надежность защиты объекта на десятилетия

Срок до первого освидетельствования составляет 15 лет, что значительно превышает стандартные сроки в отрасли, а соответственно:

— сокращает затраты на обслуживание системы газового пожаротушения
— обеспечивает длительную бесперебойную работу без вмешательства

Сертификаты и паспорта

Согласно приказу Министра по инвестициям и развитию Республики Казахстан от 30 декабря 2014 года № 358, пункт 173 гласит, что каждый сосуд должен поставляться заводом-изготовителем с паспортом и инструкцией по монтажу и ремонту. Исходя из этого, использование сосудов, работающих под давлением без соответствующей документации недопустимо на территории Республики Казахстан.

Выбирая нашу продукцию, вы получаете не только качественное оборудование, но и:

Прозрачность технических характеристик: Паспорта содержат полную информацию о модуле и баллоне, что позволяет точно оценить параметры и возможности

Полное соответствие законодательству РК: Сосуды поставляются с полным комплектом документации, что гарантирует их легальное использование в Казахстане

Защиту от штрафов и предписаний: Наличие паспорта и инструкций обеспечивает успешное прохождение инспекций контролирующих органов

МОДУЛЬ:

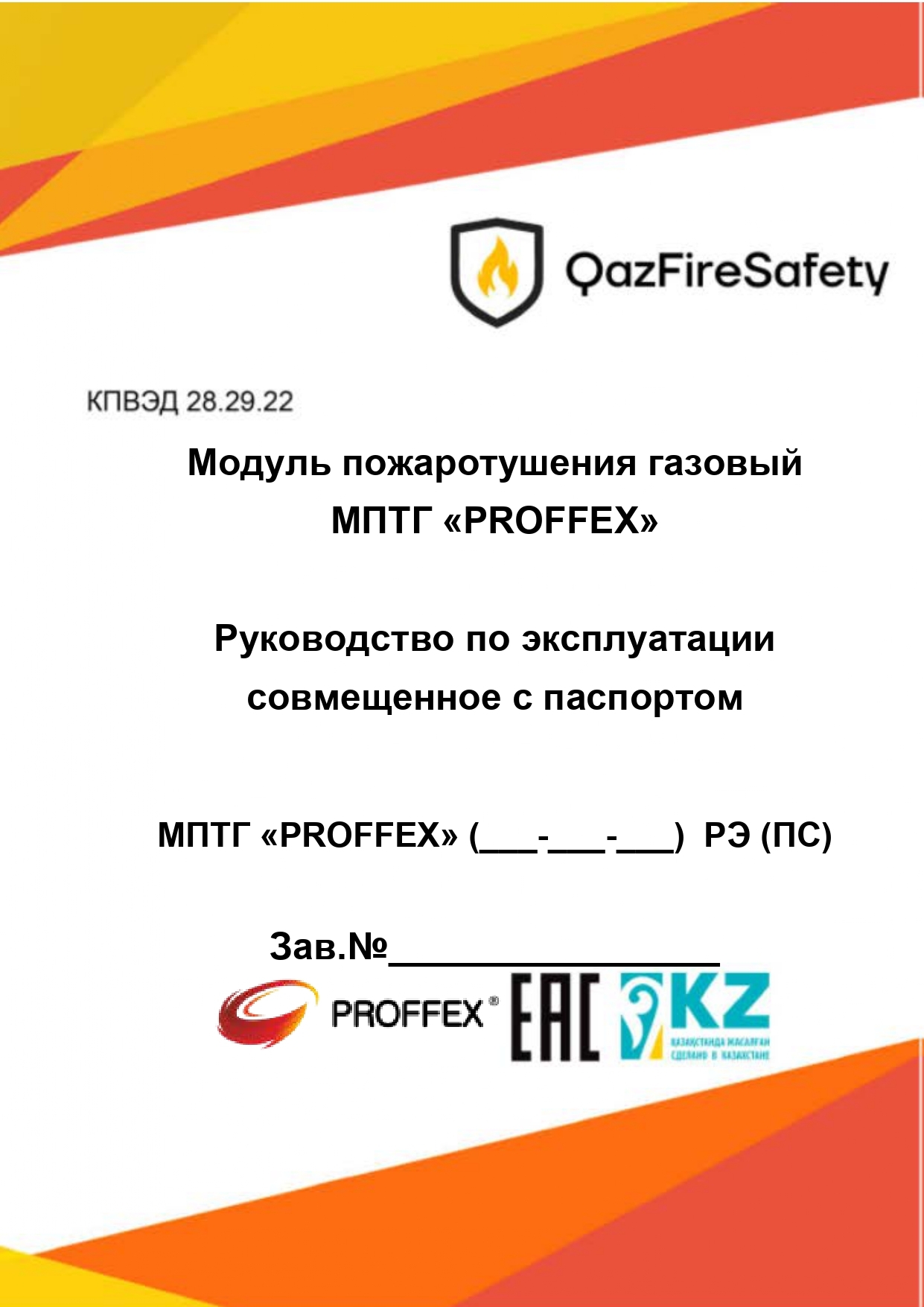

Руководство по эксплуатации совмещенное с паспортом на баллон

Сертификат ТР ТС 032/2013

Сертификат о происхождении товара СТ KZ

БАЛЛОН:

Руководство по эксплуатации совмещенное с паспортом на баллон

Сертификат ТР EAЭС 043/2017

Сертификат о происхождении товара СТ KZ

Ответьте на 5 вопросов и получите расчет стоимости
системы газового пожаротушения

1

Рассчитать стоимость

Укажите тип вашей организации

Длина помещения

Ширина помещения

Высота помещения

Какие объекты нужно защитить?

5

Рассчитать стоимость

2

3

4

Как работает система газового пожаротушения

Система оборудована датчиками дыма и тепла, которые передают сигнал на пульт управления при обнаружении признаков пожара

После сигнала от датчиков, система активируется, с задержкой по времени для эвакуации людей

При активации системы, газ из модулей поступает в зону пожара, полный выход огнетушащего вещества составляет не более 10 секунд

Газ снижает уровень кислорода, охлаждает очаг возгорания и блокирует химические реакции для подавления пожара

01.

02.

03.

04.

Преимущества системы газового пожаротушения

Не оставляет следов, что существенно снижает риски повреждения оборудования и ценностей

Объемное тушение, благодаря проникновению газа в труднодоступные места

Ликвидация огня происходит в течение 10 секунд

Быстрое удаление газа после применения

Возможна интеграция с пожарной автоматикой любого производителя

Модули можно использовать повторно после заправки

Формируем расчет!

Предварительный расчет сформирован!

Отправляя форму, вы соглашаетесь с нашей Политикой конфиденциальности

Пришлите расчет на WhatsApp

Заполните форму и получите результаты расчета на WhatsApp

Ответьте на 5 вопросов и получите расчет стоимости
системы газового пожаротушения

Обработка данных...

Подбор оборудования...

Пожалуйста, подождите...

Формируем расчет!

Где применяются

Системы газового пожаротушения используются для защиты объектов в условиях, когда требуется не только эффективное тушение, но и сохранение электротехнического оборудования или ценного имущества при возникновении возгорания.

Наиболее часто наши клиенты заказывают установку СГПТ для:

Серверные, центры обработки данных

Хранилища, библиотеки, архивы, банки

Дизель-генераторные, блок-контейнеры

Электроустановки до 10 кВТ (электрощиты, ДГУ и т.д.)

Также можно использовать и в других изолированных помещениях, где критически важно обеспечить:

быстрое тушение пожара

безопасность людей

бесперебойную работу

Обсудить мой проект

Отправляя форму, вы соглашаетесь с нашей Политикой конфиденциальности

Как мы работаем

Наш комплексный подход включает в себя услуги опытного подрядчика, который может организовать процесс работы автономно или подстроиться под ваш план

Обследование

Бесплатно отправляем инженера для осмотра вашего объекта

Бесплатно разрабатываем проект с гарантией прохождения гос. экспертизы

Поставка

Производим и организовываем комлексную поставку оборудования

Монтаж

Проводим монтажные и пусконаладочные работы в соответсвии с требованиями пожарной безопасности

Обслуживание

Обучаем ваш персонал и проводим техническое обслуживание, включая последующую заправку модулей

ОСТАВИТЬ ЗАЯВКУ

ПОДРОБНЕЕ

Реализованные объекты

Телевышка Кок-Тобе

Евразийский банк развития

Азия кредит банк

Астана арена

Мега на Сейфулина

Kaspi банк

Банк Центр кредит

Халык банк

Казак Телеком

Мега на Розыбакиева

Отель Rixos

Шинный завод г. Сарань

Комплексные поставки модулей газового пожаротушения по всему Казастану и в страны СНГ

Наша компания, с 2011 года являющаяся лидером в производстве систем газового пожаротушения, гордится своим опытом. Как завод № 1 в Казахстане, мы продолжаем активно расширять географию продаж.

Ключевые достижения:
• Уверенное лидерство на рынке Казахстана
• Активные поставки на внутренний и международные рынки
• Соответствие мировым стандартам качества

Международное присутствие:
Наша продукция пользуется спросом в России, Узбекистане, Беларуси, Кыргызстане, Таджикистане и других странах, где ценят безопасность и надёжность противопожарных систем.

Стратегия развития:
Мы нацелены на дальнейшее расширение географии продаж, укрепление позиций на существующих рынках и освоение новых направлений. Наша приверженность высоким стандартам качества и удовлетворению потребностей клиентов позволяет нам оставаться лидером отрасли на протяжении многих лет.

Гордимся нашим производством и показываем всем

Приглашаем вас посетить наш завод в г. Алматы.

Убедитесь в качестве нашей продукции лично, ещё до оплаты заказа.

Мы познакомим вас с нашими специалистами, покажем все этапы производства и контроля качества, а также обсудим детали вашего проекта.

Это отличная возможность увидеть нашу работу изнутри и убедиться в высоком уровне профессионализма нашей команды.

Свяжитесь с нами, чтобы договориться о времени вашего визита!

Согласовать дату и время

Часто задаваемые вопросы

Газовая система пожаротушения нужна в тех случаях, когда водой, порошком и пеной тушить нельзя. Например, когда в помещении дорогое оборудование, важные документы, ценные экспонаты и другие вещи которые после взаимодействия с водой, порошком или пеной потеряют свою ценность.

Цилиндрические модули газового пожаротушения «PROFFEX®»

Цилиндрические модули газового пожаротушения «PROFFEX^®»
